优势特点：银泰直线导轨SME45LSA属于滚珠链带型，导轨安装孔孔距为105，滑块安装孔为60*80，整个作用力进行广泛的扩散，还将承受力的面积进行了有效的扩大。为了更好的实现这类要求。

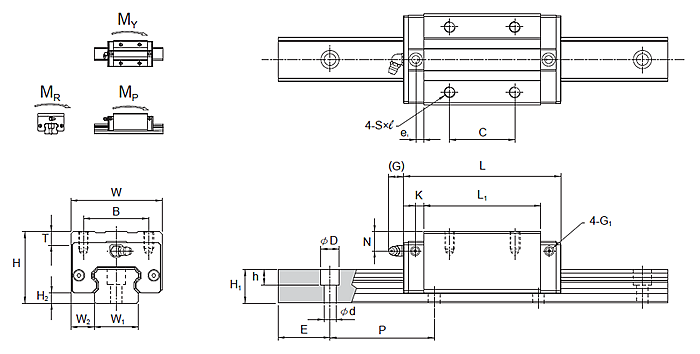

| 型号 | 外形尺寸(mm) | 滑块尺寸(mm) | |||||||||||||||||||||||
|
高度 H |
宽度 W |
长度 L |
W2 | H2 | B | C | S×L | L1 | T | N | G | K | E1 | G1 | 油嘴规格 | ||||||||||
| SME45LSA | 70 | 86 | 174.5 | 20.5 | 10 | 60 | 80 | M10×20 | 140.5 | 16 | 20 | 13.5 | 8.5 | 6.1 | M6 | G-PT1/8 | |||||||||
| 型号 | 滑轨尺寸(mm) | 基本额定负荷 | 容许静力矩 | 重量 | ||||||||||
|
宽度 W1 |
高度 H1 |
节距 P |
E std. |
D×h×d |
动负荷C kN |
静负荷Co kN |
Mp kN-m |
My kN-m |
Mr kN-m |
滑块 kg |
导轨 kg/m |
|||
| 单 | 双 | 单 | 双 | |||||||||||
| SME45LSA | 45 | 32 | 105 | 22.5 | 20×17×14 | 90.0 | 143.6 | 2.88 | 13.08 | 2.88 | 13.08 | 3.27 | 4.00 | 10.5 |
银泰直线导轨SME45LSA损耗关系到什么
银泰直线导轨SME45LSA的安装和维护，应注意方法，直线导轨应安装在平面上，可以达到更好的效果，这样比较适合元件的滑动，利用直线导轨，可以完成很多种工作。
PMI直线导轨系统的牢靠元件(导轨)的底子功能仿佛轴承环，安设钢球的支架，形状为“v”字形。支架包裹着导轨的顶部和两侧面。为了支撑机床的事变部件，一套直线导轨至少有四个支架。用于支撑大型的事变部件，支架的数量可以多于四个。机床的事件部件挪动时，钢球就在支架沟槽中轮回举动，把支架的磨损量分摊到各个钢球上，从而延长直线导轨的操纵寿命。为了排除支架与导轨之间的间隙，预加负载能前进导轨系统的稳定性，预加负荷的获得．是在导轨和支架之间安设超尺寸的钢球。钢球直径公差为±20微米，以0.5微米为增量，将钢球筛选分类，划分装到导轨上，预加负载的大小，取决于感召在钢球上的作用力。假若感导在钢球上的作用力过大，接受预加负荷时间过长，导致支架活动阻力增强，就会出现平衡沾染感动标题；为了前进系统的灵敏度，镌汰勾当阻力，相应地要减少预加负荷，而为了前进勾当精度和精度的保持性，恳求有足够的预加负数，这是抵触的两方面。
银泰直线导轨SME45LSA的安装，应该注意方向及位置，直线导轨使用的时间长了，会出现不同程度的磨损，钢球上的作用力就会减弱，这时候就要更换导轨了。
银泰直线滑轨SME45LSA属于滚珠链带型，导轨安装孔孔距为105，滑块安装孔为60*80，整个作用力进行广泛的扩散，还将承受力的面积进行了有效的扩大。为了更好的实现这类要求。
